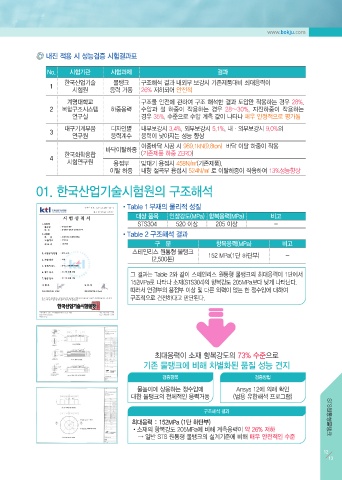

내진 적용 시 성능검증 시험결과표

No. 시험기관 시험과제 결과

한국산업기술 물탱크 구조해석 결과 내외부 보강시 기존제품대비 최대응력이
1
시험원 응력 거동 26% 저하되어 안전적
계명대학교 구조물 안전에 관하여 구조 해석한 결과 토압만 작용하는 경우 28%,
2 복합구조시스템 하중응력 수압과 설 하중이 작용하는 경우 28~30%, 지진하중이 작용하는
연구실 경우 35%, 수준으로 수압 계측 값이 나타나 매우 안정적으로 평가됨

대구기계부품 디자인별 내부보강시 3.4%, 외부보강시 5.1%, 내·외부보강시 9.0%의
3
연구원 응력계수 응력이 낮아지는 성능 향상
이중바닥 시공 시 989.1kN(9.8ton) 바닥 이탈 하중이 작용
바닥이탈하중
한국화학융합 (기존제품 하중 ZERO)
4
시험연구원 용접부 맞대기 용접시 458N/㎟(기존제품),
이탈 하중 내향 절곡부 용접시 524N/㎟ 로 이탈하중이 작용하여 13%성능향상

01. 한국산업기술시험원의 구조해석

•Table 1 부재의 물리적 성질

대상 품목 인장강도(MPa) 항복응력(MPa) 비고
STS304 520 이상 205 이상 -

•Table 2 구조해석 결과
구 분 항복응력(MPa) 비고
스테인리스 원통형 물탱크
(2,500톤) 152 MPa(1단 하단부) -

그 결과는 Table 2와 같이 스테인리스 원통형 물탱크의 최대응력이 1단에서
152MPa로 나타나 소재(STS304)의 항복강도 205MPa보다 낮게 나타난다.
따라서 연결부의 용접부 이상 및 다른 외력이 없는 한 정수압에 대하여
구조적으로 건전하다고 판단된다.

최대응력이 소재 항복강도의 73% 수준으로
기존 물탱크에 비해 차별화된 품질 성능 견지

검증항목 검증방법
물높이에 상응하는 정수압에 Ansys 12에 의해 확인
대한 물탱크의 전체적인 응력거동 (범용 유한해석 프로그램)

구조해석 결과

최대응력 : 152MPa (1단 하단부) STS원통형물탱크
•소재의 항복강도 205MPa에 비해 계측응력이 약 26% 저하
→ 일반 STS 원통형 물탱크의 설계기준에 비해 매우 안전적인 수준
