Clean water, healthy water, and eco-friendly water tank manufacturing specialist company

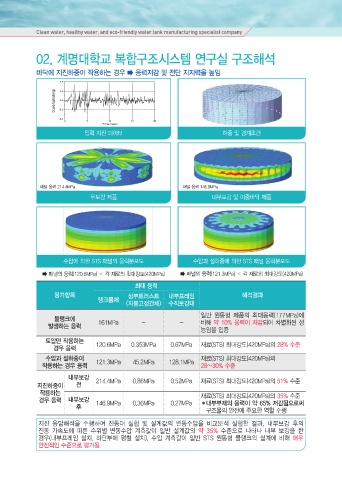

02. 계명대학교 복합구조시스템 연구실 구조해석

바닥에 지진하중이 작용하는 경우  응력저감 및 전단 지지력을 높임

입력 지진 데이터 하중 및 경계조건

패널 응력 214.4MPa 패널 응력 146.9MPa
무보강 제품 내부보강 및 이중바닥 제품

수압에 의한 STS 패널의 응력분포도 수압과 설하중에 의한 STS 패널 응력분포도

 패널의 응력(120.6MPa) ≺ 각 재료의 최대강도(420MPa)  패널의 응력(121.3MPa) ≺ 각 재료의 최대강도(420MPa)
최대 응력
평가항목 상부트러스트 내부프레임 해석결과
탱크몸체
(지붕고정간체) 수직보강대

일반 원통형 제품의 최대응력(177MPa)에
물탱크에 161MPa - - 비해 약 10% 응력이 저감되어 차별화된 성
발생하는 응력
능임을 입증

토압만 작용하는
경우 응력 120.6MPa 0.353MPa 0.67MPa 재료(STS) 최대강도(420MPa)의 28% 수준
수압과 설하중이 121.3MPa 45.2MPa 128.1MPa 재료(STS) 최대강도(420MPa)의
작용하는 경우 응력 28~30% 수준

내부보강 214.4MPa 0.86MPa 0.52MPa 재료(STS) 최대강도(420MPa)의 51% 수준
지진하중이 전
작용하는 재료(STS) 최대강도(420MPa)의 35% 수준
경우 응력 내부보강 146.9MPa 0.36MPa 0.27MPa ✽ 내부부재의 응력이 약 65% 저감됨으로써
후
구조물의 안전에 주요한 역할 수행

지진 응답해석을 수행하여 진동대 실험 및 설계값의 변동수압을 비교분석 실험한 결과, 내부보강 후의
진동 가속도에 따른 수위별 변동수압 계측값이 일반 설계값의 약 35% 수준으로 나타나 내부 보강을 한
경우(내부프레임 설치, 하단부에 평철 설치), 수압 계측값이 일반 STS 원통형 물탱크의 설계에 비해 매우
안전적인 수준으로 평가됨
